Auto Cad 도면층 관리 (2) & 템플릿

이 글은 학습한 내용을 바탕으로 기록된 일지입니다.

---



저희는 초기 프로그램을 시작할 때 acadiso.dwt 한국 규격을 쓰고 있었습니다.





또한 LA의 단축키를 사용해 레이어선을 만들어 주었습니다.



외형선/ 중심선/ 치수선



잊지 않게 외울 겸 한번 더 머리에 각인을 시켜주고..

---



첫 번째로 학습한 것은 LTS 단축키입니다.





이렇게 중심선을 그릴 수가 있는데.





큰 원일 때는 괜찮지만





이렇게 작은 원일때는 간격이 너무 커 보입니다.



이때 선의 축적 설정을 하는 단축키인 LTS를 사용할 수 있습니다.





기본값은 이렇게 1 배율로 있지만. 이를 0.5로 낮춘다면





선의 간격이 줄어든 것을 볼 수 있습니다.



---



다음은 도면 템플릿 저장입니다.



매번 세팅을 새로 하기 번거로우니 저장을 해놓고 쓰면 편리합니다.

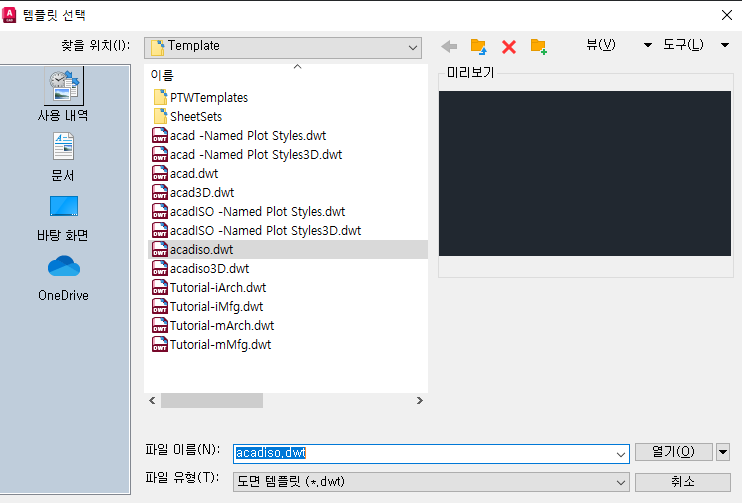

다른 이름으로 저장 / 도면 템플릿을 선택해 주시고 이름 변경 후 저장해 주시면 됩니다.





새로운 도면을 열 때 템플릿에 KHG.dwt 이 있는 것이 보이고,



이 템플릿을 들어가면



제가 세팅했던 템플릿을 사용할 수 있는 것입니다.





작업환경을 미리 구축해 놓고 사용을 할 수 있다는 점은 초기에만 번거로울 뿐



아주 편한 것 같습니다.



---

도면

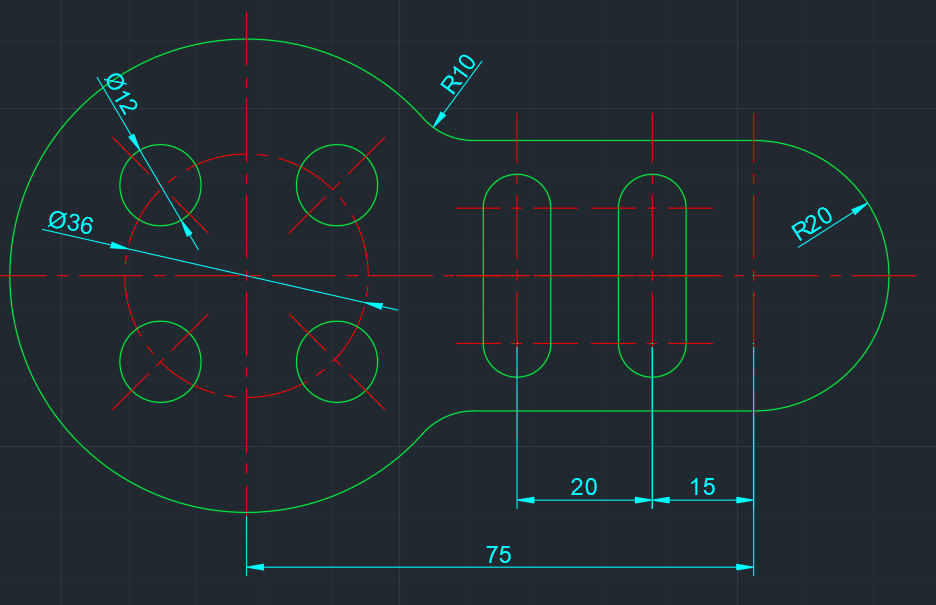

제도한 도면



뭔가 밋밋하게 흰색선만 보다가 색도 입히고 치수선도 넣고 하니깐



뭔가 오... 상당히 새롭습니다.





역시 무엇이든 알아가며 배워나가는 데엔 재미가 있는 것 같습니다.



따봉
